Schémathèque Philips ‘Les lampes rouges’

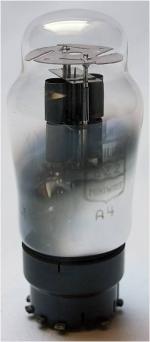

EZ2

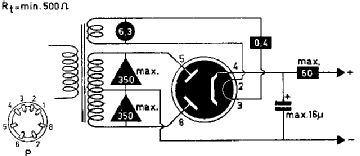

Redresseur biplaque pour auto-radios, remplace l' EZ1.

2 X 350 V , 60 mA , chauffage 0,4 A , Vf-k max = 500 V.

-
La tension alternative maximale est augmentée à 350 V, contre 250 V pour le précédent EZ1 qui n'était pas particulièrement fiable, et avait souvent tendance aux amorçage.

EZ2

Pays: Pays-Bas

Fabricant:  Philips; Eindhoven (tubes international!); Miniwatt

Concepteur: Philips; Eindhoven (tubes international!); Miniwatt

-

Type:  Full-Wave Vacuum Rectifier

Identique à EZ2 = 6R7_Ultron = TEZ2 = VEZ2 = 6R2_Ultron

Similaires Remplaçants avec petites différences : EVG72

Différent culot : EZ2A

Première série May.1936 Tube leaflet collection E.Erb Analysis by original leaflets

Première source May.1936 : Philips Bulletin

Prédécesseurs EZ1

Successeurs EZ41 EZ2/3

 -

Culot Europe culot P (P8A-8 contacts) (Codex=S)

Chauffage Vf 6.3 Volts / If 0.4 Ampère / Indirect / Parallèle, ~ = (AC/DC) /

 -

Bibliographie Taschenbuch zum Röhren-Codex 1948/49
