Schémathèque Philips ‘Les lampes rouges’

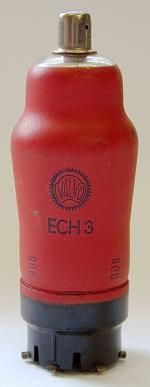

ECH3

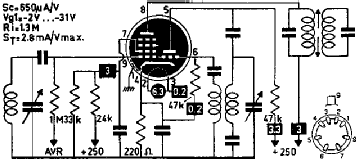

Triode-Hexode pour changement de fréquence.

Sortie approximativement à l'été 1939.

Sc = 0,65 mA/V , If = 0,2 A

-

A peine quelques mois après que Philips ait sorti sa triode-heptode géante ECH2, et sa pseudo-octode "quatre faisceaux" EK3, très compliquée et à peine moins gigantesque, une nouvelle génération de tubes changeurs de fréquence a été développée avec l' ECH11 de Telefunken, qui surpassait tous les tubes changeurs de fréquence précédents.

On ne pouvait que s'apitoyer sur Philips et ses tubes monstrueux ECH2 et EK3 comparés à cette nouvelle génération de tubes, et il n'a pu faire autrement qu'adopter la conception de l' ECH11 pour aboutir à l' ECH3 de la série rouge. A partir de là, c'est l' ECH3 qui a été utilisée exclusivement comme changeur de fréquence dans la série rouge.

ECH3

Pays: Europe

Fabricant:  Common type Europe tube.

Concepteur:  Philips; Eindhoven (tubes international!); Miniwatt

-

Type: Triode-Hexode Changeuse de fréquence Commande

Identique à  ECH3 = MECH3

Similaires

Remplaçants avec petites différences : ECH3S

Autres raccordements : E1R

Différent culot : ECH33 ; ECH3G ; X147

Autre culot / données légèrement différentes  ECH11 ; OM10 ; WE20

Multiples différences / d'autre type : 6E8G ; 6E8MG

Première série  Feb.1939 Tube leaflet collection E.Erb Philips Book II [178]

Première source Feb.1939 : Daten und Schaltungen moderner ... Röhren; Philips

Jan.1939 : L'Histoire Singulière du Tube Radio.

Prédécesseurs  ECH2   EK2   ACH1   21TH8   TACH1   ACH1_Tungsram   CCH2   EK3

Successeurs  1940   ECH4   ECH21   ECH42   ECH21_9pin

-

Culot Europe culot P (P8A-8 contacts) (Codex=Sa) Connexion au sommet par téton

Chauffage Vf 6.3 Volts / If 0.2 Ampère / Indirect / Parallel / series ~ = AC/DC /

Bibliographie  Taschenbuch zum Röhren-Codex 1948/49

ECH3
