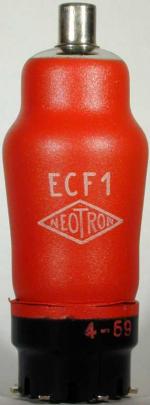

ECF1

Schémathèque Philips ‘Les lampes rouges’

ECF1

Triode-pentode à pente variable, pour amplification HF et BF.

Sortie au début de 1940.

Pentode : S = 2 mA/V , Triode : µ = 20 , If = 0,2A

L' ECF1 a été développée pour permettre la conception, avec une ECH3, une EBL1 et un redresseur, d'un superhétérodyne à 6 circuits accordés. L' ECH3 est utilisée comme changeuse de fréquence, la triode de l' ECF1 comme préampli BF, sa pentode comme ampli FI, tandis que les diodes de l' EBL1 servent pour la détection et le CAG, et la pentode comme ampli de sortie BF.

L'assemblage interne des électrodes, qui est repris de l' ECH3, est intéressant. Les plaques de mica, les supports, les plaques de blindage et la section triode, sont identiques, seules les grilles de la section pentode sont différentes. Il est étonnant de voir que cette pentode comporte quatre au lieu de trois grilles, les seconde et troisième grille, connectées en parallèle, servant de grille écran. N'aurait-on pas pu enlever simplement une grille en récupérant la structure de l' ECH3 pour l' ECF1 ? C'est que la géométrie des grilles doit être différente. Ceci est visible clairement pour la grille extérieure dans chaque cas : tandis que la grille extérieure a un pas resserré comme grille N°2 dans l' ECH3, elle a un pas plus lâche comme suppresseur dans l' ECF1.

Pourquoi ECH4 et ECF1 ?

On peut se demander pourquoi on a sorti l' ECH4 et l' ECF1 en même temps et pour la même utilisation. La réponse est plutôt compliquée. Le courant de chauffage de l' ECH4 est de 0,35 A. Il convient donc seulement au montage à filaments en parallèle, et empêche l'utilisation dans les

(par exemple la France et l'Espagne). L' ECF1 cependant pouvait y être utilisée, aussi bien en parallèle qu'en série avec la famille de tubes C. Un équipement pour postes Tous Courants 110 V était alors ECH3 + ECF1 + CBL6 + CY2. Ce montage, comme son équivalent alternatif avec EBL1 et 1883, fut très répandu, jusqu’a ce qu'il soit remplacé par la série Rimlock. Dans les pays où on trouvait l' ECF1, l' ECH4 est restée inconnue, et, inversement, on ne trouvait pas d' ECF1 dans les pays à ECH4.

postes Tous Courants. Pour ceux-ci, une série U à 100 mA, comprenant UBL1, UCH4 et UY1, a été sortie, mais elle n'était pas disponible dans tous les pays. Un équipement comprenant 2 X UCH4 + UBL1 + UY1 nécessitait une tension de chauffage de 145 V, et donc n'offrait aucun intérêt dans les pays ayant 110 à 130 V comme tension secteur prédominante

ECF1

Pays: Europe

Fabricant: Common type Europe tube.

Concepteur: Philips; Eindhoven (tubes international!); Miniwatt

Type: Triode-Pentode Universal Commande

Identique à ECF1

Similaires

Multiples différences / d'autre type : 6F7

Première série 1940 Tube leaflet collection E.Erb

Première source 1940 : -- Original-technic. papers.

Mar.1943 : Radio-Mentor # 3

Prédécesseurs 6F7

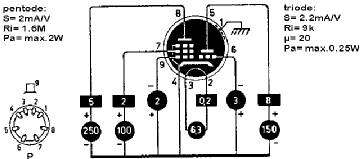

Culot Europe culot P (P8A-8 contacts) (Codex=Sa) Connexion au sommet par téton

Chauffage Vf 6.3 Volts / If 0.2 Ampère / Indirect / Parallèle / series ~ = AC/DC /

Bibliographie Taschenbuch zum Röhren-Codex 1948/49

ECF1
