J'ai commandé le système de refroidissement Artic Cooling VGA Silencer revision 3.
Le sifflement aigu du ventilo d'origine m'était insupportable!!
Je vais vous décrire les étapes à suivre pr l'installation.
Ce tuto est simplement là pour vous montrer comment j'ai monté le kit de refroidissement.
Si vous devez le monter vous-même, ce sera à vos risques et périls.
Il existe certains tutos pr l'installation du VGA Silencer, ms celui-ci s'adresse aux
heureux possesseurs d'une MSI RX9800PRO-TD128 - 128 Mo - 256 Bits.
Attention! L'ATI Silencer 3 n'est pas compatible avec cette carte.

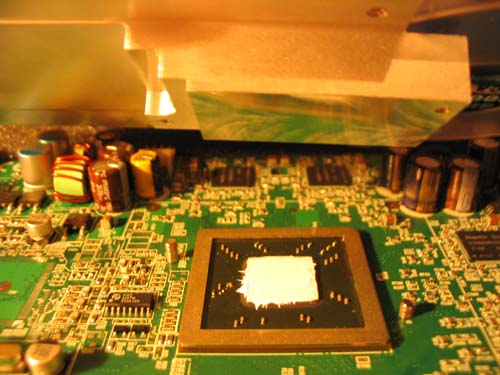

En effet, certains composants viennent buter sur la plaque en cuivre:
C'est bien dommage car l'ATI Silencer 3 recouvre aussi les chips mémoires!

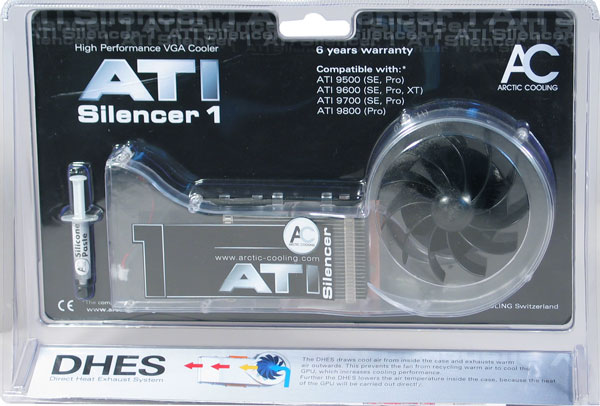

Si vous voulez absolument un modèle ATI Silencer, choisissez l'ATI Silencer 1:
Contrairement au VGA Silencer rev3, il ne possède pas d'interrupteur 2 positions pour
régler la vitesse du ventilo.
Bon, on y va!
Présentation
|

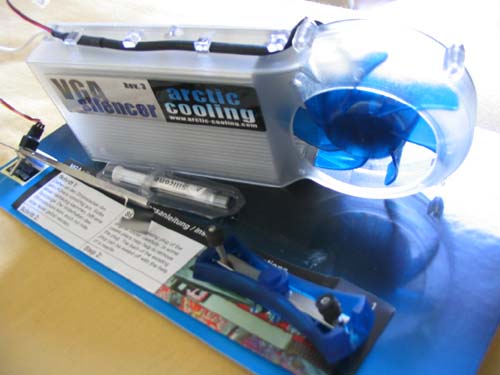

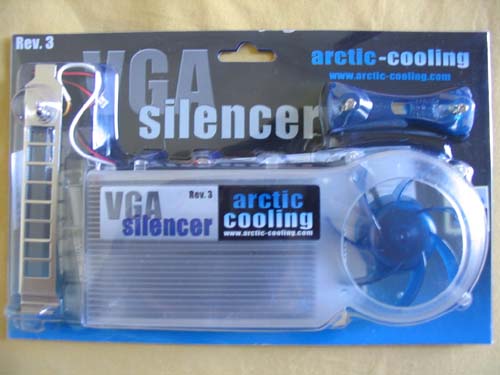

Voilà le kit Artic Cooling Silencer revision 3. A noter que ce système de refroidissement
ne recouvre que le core du GPU à la différence du ventirad d'origine qui lui recouvre le
core + mémoire.
Avec ma carte graphique MSI:
Passons aux choses sérieuses!
|
|
| Démontage
|
Ce soft permet d'afficher plein de petites infos intéressantes: météo, calendrier, personnages animés, etc.
Il nécessite une connexion internet pour récupérer les infos.
|

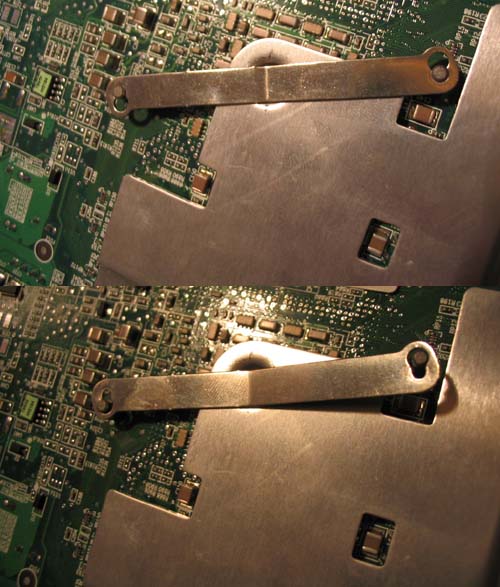

Il faut tout d'abord retirer la petite barre métallique qui se trouve sur le spacer
(le spacer, c'est la grande plaque métallique). Pour cela, pressez sur les 2 bords
de la barre et tourner légèrement:
Ensuite, à l'aide d'une pince, retirez les deux embouts de fixation en plastique qui
maintiennent le ventirad. Il suffit tout simplement de pincer le bout tout en poussant
avec la pince. Dejà sur le spacer:
Puis sur le PCB (attention de ne pas endommager la carte!):

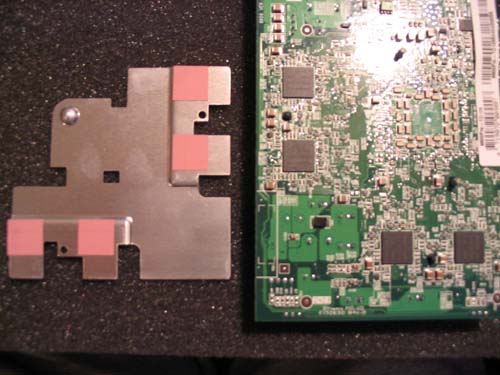

Vous pouvez retirer tout le spacer:

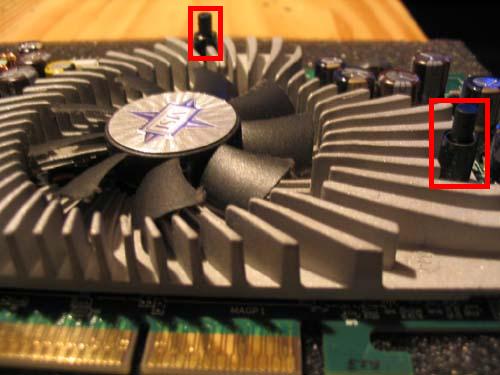

Le ventirad est encore fixé par les deux embouts de fixation en plastique. Procédez de
la même façon qu'avant.
C'est bon, les embouts de fixation sont complètement désolidariser de la carte:

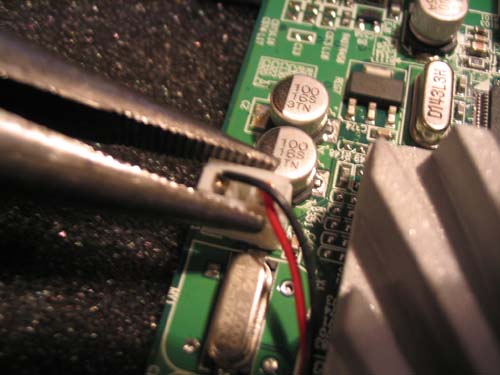

Débranchez la prise 3 pins du ventilateur:
Vous pouvez retirer le ventirad:
|
|
| Nettoyage
|
Retirez soigneusement la pâte thermique à l'aide d'un chiffon. Ensuite, avec un alcool
domestique (Essence F, alcool à brûler à 90°C, acétone), essuyez le core du processeur:

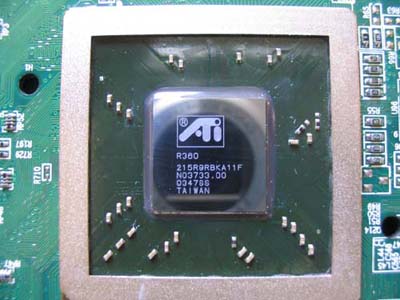

Et oui, c'est bien un R360!

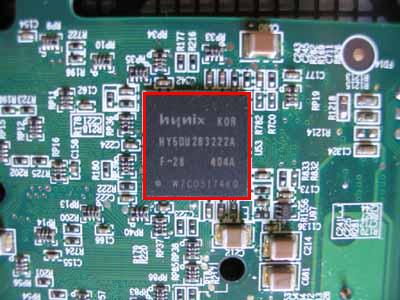

Regardons le reste. Mémoire Hynix:
Par contre, je n'ai pas le composant LM63 permettant d'avoir la sonde T°C.
Pour ceux qui veulent vérifier sur leur CG, voilà une pic du LM63
(zoom en haut à droite):

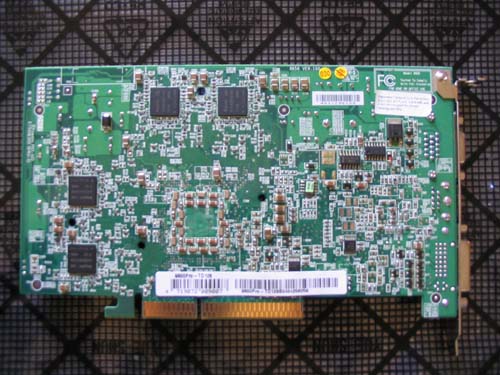

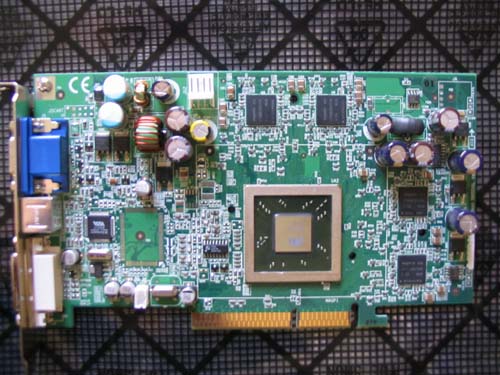

Voilà ma carte graphique sans le ventirad d'origine:
Passons à l'installation du VGA Silencer rev3.
|
|
| Montage
|
Pour celà, il faut d'abord brancher
le ventilateur. Le problème, c'est que le ventilo du VGA Silencer a une prise 2 pins
alors que celui d'origine a une prise 3 pins:
Pas de panique. Il faut tout simplement récupérer la prise 2 pins du ventilo d'origine
et la mettre sur le ventilo du VGA Silencer. Rappelez-vous de la position des fils rouge
et noir avant de les retirer.

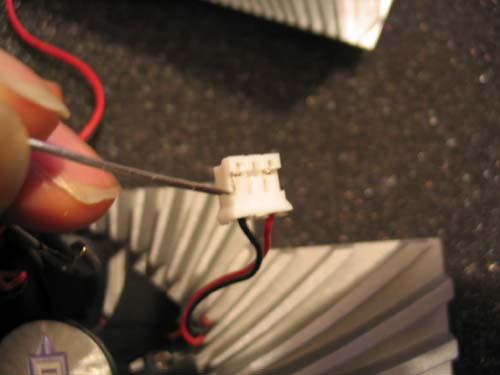

Pour retirer les fils des prises, prenez un cure dent ou une fine aiguille. Soulevez
légèrement le petit bout de plastique qui retient le fil et tirez en même temps sur le fil:
Pensez à remettre la prise 3 pins sur le ventirad d'origine. On sait jamais, il
pourrait servir.
Maintenant, appliquez une goutte de pâte sur le core (soufflez avant pr qu'il n'y
est pas de poussière):

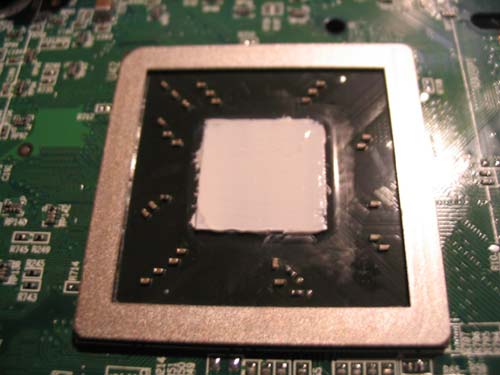

Etalez la pâte avec une carte plastique (style carte téléphonique) jusqu'à ce
qu'elle recouvre tout le core:
Maintenant, posez le VGA Silencer sur le core:
Il ne reste plus qu'à fixer l'ensemble avec le clip de fixation. N'oubliez pas de
remettre le spacer avec les embouts de fixation en même temps:
J'ai laissé les petites rondelles de caoutchouc du côté des têtes des vis.
Pour le reste, rien de bien compliquer. Installez le cache muni du sélecteur
2 vitesses à l'arrière du boitier, juste en dessous de l'emplacement PCI de
la carte graphique.
|
|
|
