Schémathèque Philips ‘Les lampes rouges’

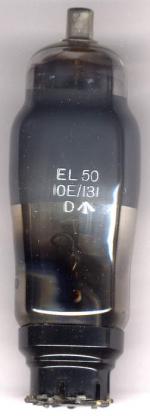

EL50

Pays: Europe

Fabricant:  Common type Europe tube.

Concepteur: Philips; Eindhoven (tubes international!); Miniwatt

Type:  Vacuum Pentode Power/Output

De 1925 à 1945 environ rare

-

Identique à EL50 = 10E/131

Similaires Différentes limites maxi : 4654

Première série Nov.1940 Tube leaflet collection E.Erb Analysis by original leaflets

Première source Feb.1941 : -- Original-technic. papers.

Prédécesseurs 4654

Culot Europe culot P (P8A-8 contacts) (Codex=Sc) Connexion au sommet par téton

Chauffage Vf 6.3 Volts / If 1.35 Ampère / Indirect / Parallel, ~ = (AC/DC) /

Description Typical Working Condition:- Va=375, Vs=275, -Vg=17.5, Ia=48mA, Ri=28k.

-
Bibliographie Taschenbuch zum Röhren-Codex 1948/49
Manufacturers Literature 1942.

EL50
