Schémathèque Philips ‘Les lampes rouges’

ECH4

Pays: Pays-Bas

Fabricant: Philips; Eindhoven (tubes international!); Miniwatt

Concepteur: Philips; Eindhoven (tubes international!); Miniwatt

-

Type: Triode-Heptode Changeuse de fréquence   Commande

Identique à  ECH4

Similaires

Autre forme (type de tube) : ECH4N

Différent chauffage : ACH1n

Différent culot : ECH21 ; ECH34 ; ECH4A ; ECH4G

Multiples différences / d'autre type : E1R

Première série  Jan.1940 Tube leaflet collection E.Erb Philips-Archive

Première source Jan.1940 : Original-technic. papers.

Prédécesseurs ECH3

Successeurs 1941   ECH21   ECH41

-

Culot  Europe culot P (P8A-8 contacts) (Codex=Sak)

Chauffage  Vf 6.3 Volts / If 0.35 Ampère / Indirect / Parallèle, ~ = (AC/DC) /

Bibliographie  Taschenbuch zum Röhren-Codex 1948/49

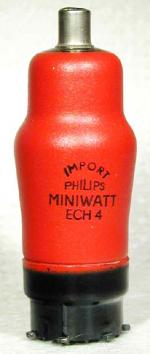

ECH4

-Triode-heptode pour changement de fréquence et amplification HF et BF. Remplace l' ECH3.

Sortie au début de 1940.

S = 2,2 mA/V , Sc = 0,75 mA/V , If = 0,35 A.

 –

Après que Philips ait renoncé au développement des octodes comme changeurs de fréquence, en créant les ECH2 et EK3, puis ait trouvé sa voie avec l' ECH3, une nouvelle conception a été mise en oeuvre avec la triode-heptode ECH4, qui, quelques mois plus tard, a abouti directement à l' ECH21, et quelques années plus tard, avec seulement des changements minimes de caractéristiques, à l' ECH81. Cette ECH81 est alors devenue la changeuse de fréquence presque exclusive utilisée en Europe continentale jusqu'à la fin de l'ère des tubes. Contrairement à l' ECH3, la mélangeuse est une heptode au lieu d'une hexode, et la grille de la triode est sortie séparément de la grille 3 du mélangeur. La grille suppresseuse rajoutée permet le fonctionnement avec tension d'écran glissante, avec maintien d'une grande résistance interne et un bruit plus faible. L'heptode peut être utilisée comme une pentode en amplificateur FI. Le but de ces particularités nouvelles était de rendre ces tubes aussi universellement utilisables que possible, en dehors de l'utilisation en mélangeur, afin de limiter le nombre de types de tubes dans un récepteur.

-

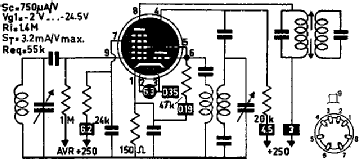

Avec un équipement de ECH4, ECH4, EBL1 et AZ1, on pouvait concevoir un superhétérodyne normal. La première ECH4 est utilisée comme d'habitude en mélangeuse. Dans la seconde ECH4, la section heptode sert d'ampli FI, le signal d'entrée étant appliqué à la première grille, la troisième étant réunie à la cathode. La section triode sert de préampli BF, tandis que les diodes de l' EBL1 sont utilisées pour la détection et le CAG, et la pentode pour l'étage de sortie BF.
