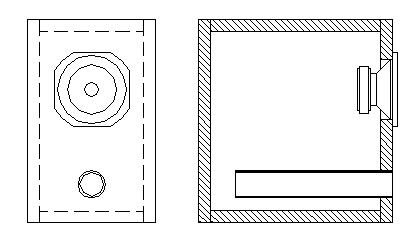

Par le terme Bass Reflex on entend un caisson qui permet d'utiliser aussi l'onde arrière du diffuseur. Cette onde est renvoyée à l'avant par un conduit appelé évent dont on voit la sortie en dessous du diffuseur. La figure ci dessous montre la structure d'un caisson avec évent:
Dans ce cas-là il faut considérer soit le volume de l'enceinte que la fréquence d'accord de l'évent. Les critères de projet sont montrés dans cette page : en pratique on calcule volume (Vb) et fréquence d'accord (Fb) en suivant quelques alignements pre-definis. En général les formules suivantes s'appliquent
Vb= AV * QtsBV
Fb= AF / (QtsBF)
où les coefficients AV, BV, AF, BF dépendent de l'alignement choisi.
Chacque alignement donne une réponse différente de l'ensemble; pour le projet présenté on considère un Légendre (AV=10.728, BV=2.4186, AF=0.3862, BF=1.0657).
Ici aussi je vous propose un calculateur pour le projet de votre enceinte. Dans le cas présent j'ai dû considérer un diffuseur plus performant qui est bien adapté pour une utilisation "desktop" en bass reflex le FOSTEX FE103EN.
Tout comme pour l'autre calculateur: remplissez d'abord les champs du diffuseur et la surface de l'évent et après cliquez sur calc pour avoir tous les paramètres de l'enceinte.
Fs (Hz)
Vs (L)
Qts
Alignement
Vent diameter (cm)
Fc (Hz)
Vc (L)
p (cm)
l (cm)
h (cm)
Vent length (cm)
Pour une comparaison vous trouverez ici un projet sur le même diffuseur. Et bien sûr vous pouvez comparer aussi ces résultats avec l'opinion de WinISD.
