A défaut de construire un boîtier (faute de temps), pour un peu moins de 60€, je me suis acheté le boîtier Coolermaster Cavalier 3:
| Boîtier |
Coolermaster Cavalier 3 |
| Référence |
CAV-T03 |
| Format du boitier |
Moyen tour |
| Norme alimentation |
ATX |
| Matière du boitier |
Aluminium |
| Nombre d'emplacements 5"1/4 visibles |
5 |
| Nombre d'emplacements 3"1/2 visibles |
1 |
| Nombre d'emplacements 3"1/2 invisibles |
4 |
| Ventilateurs |
1 x 80 mm avant, 1 x 120 mm arrière |
| Connectiques |
2 x USB 2.0, 1 x IEEE1394, Audio en façade |
| Alimentation |
Aucune |
| Dimensions |
202 x 435 x 500 mm |
| Divers |
Montage facile sans vis |
|
|
| Présentation
|
L'extérieur:
|
|
L'intérieur:
|
Pièces fournies:
La plaque métallique fournie avec le boîtier (photo au-dessus à droite) et qui permet de présenter
les connectiques n'a pu être utilisée. En effet, le format de ma carte mère n'est pas compatible avec cette plaque.
Dommage!
|
|
| Ouverture de la porte
|
Le choix du côté d'ouverture de la porte est possible. En effet, le démontage puis remontage de celle-ci
est d'une simplicité déconcertante. Par contre, il a fallu que je cogite un peu car les explications se trouvant
dans la notice d'utilisation ne sont pas très claires.
|

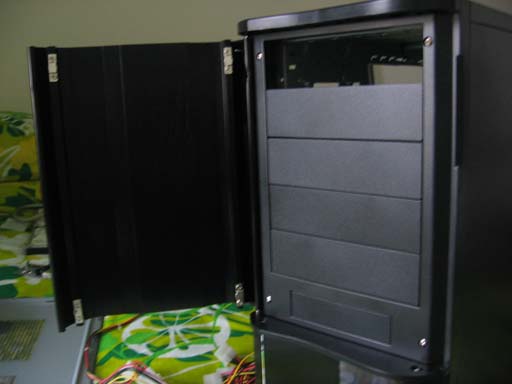

Voici la porte telle qu'elle était au départ (bien évidemment, ce n'était pas du bon côté!):

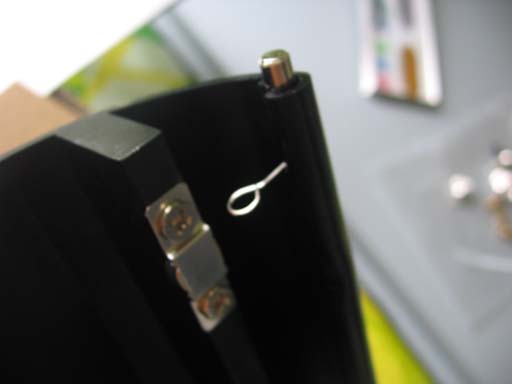

Pour pouvoir retirer la porte, il faut exercer une petite pression vers le bas sur le petit rond métallique.
Ainsi, la barre métallique descend, libérant ainsi l'attache du haut:

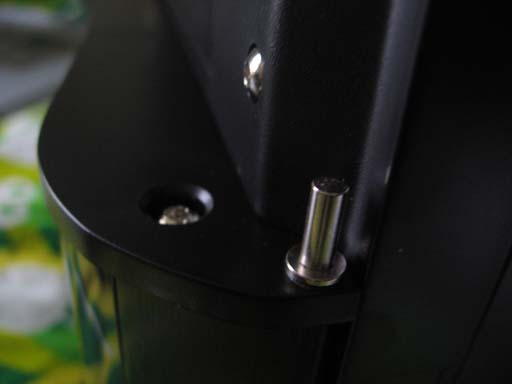

Le haut détaché, il ne reste plus qu'à retirer la porte. Il faut retirer l'attache du bas pour la mettre
de l'autre côté:

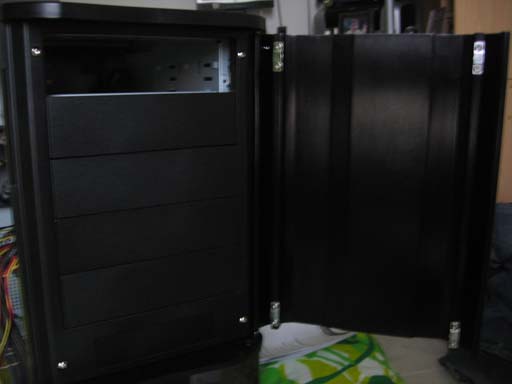

Il ne reste plus qu'à la fixer de l'autre côté. Et voilà:
|
|
| Montage
|
La seule partie où il a fallu un tournevis est celle pour fixer la carte mère à l'intérieur du boîtier.
Sinon, pour tout le reste, les mains suffisent. Autant vous dire que ca a été rapide.
|
Installation périphériques:

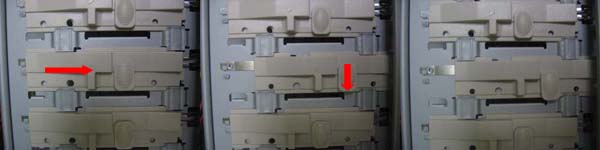

Pour fixer un périphérique, rien de compliquer:
Installation d'une carte PCI:

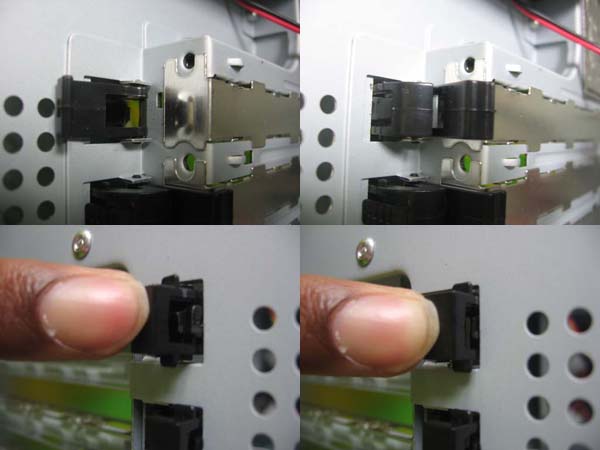

La fixation d'une carte PCI se fait à partir d'un clipse. Il faut tout d'abort amener le clipse
sur le socle métallique de la carte PCI. Ensuite, à l'arrière du PC, exercez une pression jusqu'à entendre un "clic":
Contrairement à la fixation d'un périphérique, j'ai trouvé que ce système ne maintient pas
vraiment la carte. Si vous voulez que la carte ne bouge pas, optez pour une fixation avec des vis.

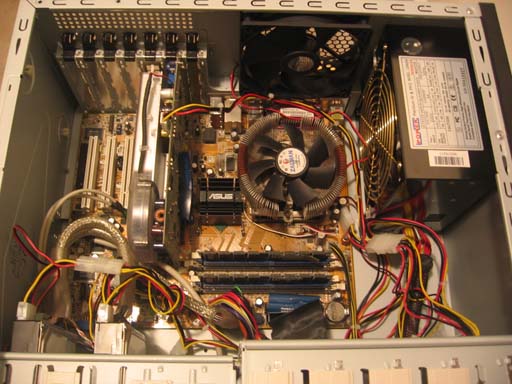

Et voilà l'intérieur une fois que tout a été monté:
|
|
| Anneau de ferrite
|
Il s'agit là d'un élément qui a été fourni avec le boîtier et dont je ne savais pas l'utilité.
Après une petite recherche, j'ai enfin trouvé à quoi il sert. Il s'agit en fait d'un filtre EMI
(Electro Magnetic Interference) qui élimine les interférences magnétiques générés par les fils électriques.
Il est utilisé pour les fils du boîtier (Boot, Reset, etc) qui se branchent sur la carte mère.
|
Il faut enrouler les fils autour de l'anneau comme ceci:
|
Bon, il est vrai que même sans ca, ca marchait bien. Au moins maintenant, je sais à quoi il sert!
|
|
| Boîtier
|

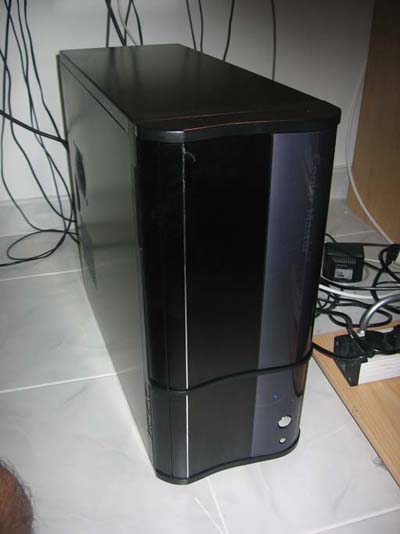

Et voilà la bête:
|
|
