Adaptateur PC / xbee

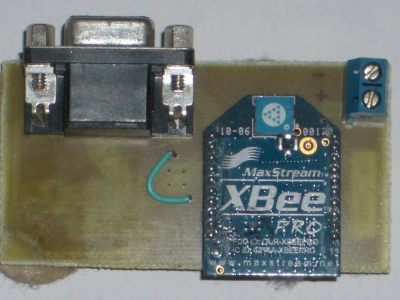

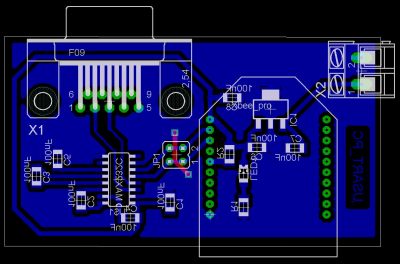

je présente ici, une carte électronique que j'ai réalisé pour un module xbee à mon pc. Cette carte est assez simple et elle se compose d'un petit régulateur (LTC 1386) low drop, d'un transceiver RS232 de chez linear, de deux bornier, de quelques condensateurs.... Le schémas et le typon sont disponible au format eagle dans la section download de ce projet.
Tout les composants sont en boîtier cms de sorte que la carte soit compacte mais qu'elle soit facilement soudable avec une panne classique.
J'ai choisit d'alimenter ce montage par une alimentation indépendante mais vous pouvez modifier le schémas pour l'alimenter par le port série du pc...
